Linear推出高壓、高集成度、低噪聲雙輸出電源 LTC3265
2015-09-01 17:48:44 未知 |
Linear推出高壓、高集成度、低噪聲雙輸出電源 LTC3265，該器件采用單個正輸入電源 (VIN_P)，以及無需任何電感器就可產生高達 ±2 • VIN_P 的低噪聲雙極電源軌。LTC3265 包括一個升壓倍增充電泵、一個負輸出充電泵和兩個低壓差 (LDO) 穩壓器。升壓充電泵具有一個 4.5V 至 16V 的寬輸入范圍，可從其輸出 VOUT+ 給正 LDO 后穩壓器供電。負輸出充電泵甚至具備更寬的輸入范圍 (4.5V 至 32V)，該輸入可以連至升壓型輸入或輸出。負 LDO 后置穩壓器用負輸出充電泵的輸出 VOUT- 供電。LTC3265 非常適合各種需要用高壓輸入提供低噪聲雙極電源的應用，例如工業 / 儀表低噪聲偏置發生器、便攜式醫療設備和汽車信息娛樂系統。
正和負 LDO 穩壓器可以提供高達 50mA 的輸出電流，每個具 100μVRMS 輸出噪聲，其輸出電壓可利用外部電阻分壓器在 ±1.2V 至 ±32V 范圍內獨立調節，以產生對稱或非對稱的輸出電源軌。LTC3265 的內部充電泵可以低靜態電流突發模式 (Burst Mode®) 工作以實現最高效率，或以恒定頻率模式工作以實現最低噪聲。以突發模式工作時，LTC3265 在無負載且兩個 LDO 穩壓器均接通時僅吸取 135μA 靜態電流。在恒定頻率模式時，該器件以固定 500kHz 工作，或者可采用外部電阻器設定工作頻率在 50kHz 至 500kHz。該 IC 的其他特點包括很少的外部組件、采用陶瓷電容器可穩定、軟啟動電路以防止在啟動時電流過大、以及短路和過熱保護。
LTC3265 采用扁平 (0.75mm) 3mm x 5mm 18 引線 DFN 封裝和 20 引線 TSSOP 封裝，兩種都有背部襯墊。無論哪種封裝，E 級和 I 級版本的工作結溫范圍均為 –40°C 至 125°C。H 級版本在 –40°C 至 150°C 溫度范圍內工作，而 MP 級版本則在 –55°C 至 150°C 溫度范圍內工作。所有器件都有現貨供應，每種封裝 E 級版本的千片批購價均為每片 3.80 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC3265。

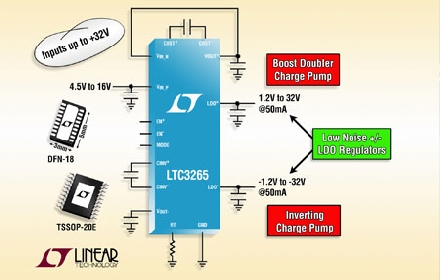

照片說明：具升壓和負輸出充電泵的低噪聲雙電源
性能概要：LTC3265
·升壓充電泵產生 2 • VIN_P (VIN_P 范圍：4.5V 至 16V)
·負輸出充電泵產生 –VIN_N (VIN_N 范圍：4.5V 至 32V)
·高達 50mA 的低噪聲正 LDO 后置穩壓器
·高達 50mA 的低噪聲負 LDO 后置穩壓器
·兩個 LDO 穩壓器均接通并以突發模式工作時的靜態電流為 135μA
·50kHz 至 500kHz 可編程振蕩器頻率
·采用陶瓷電容器時可保持穩定
·短路 / 過熱保護
·扁平 3mm x 5mm 18 引線 DFN 和耐熱性能增強型 20 引線 TSSOP 封裝
