Linear推出同步電流模式降壓－升壓型轉換器 LTC3130和LTC3130－1

2016-08-24 20:50:35 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

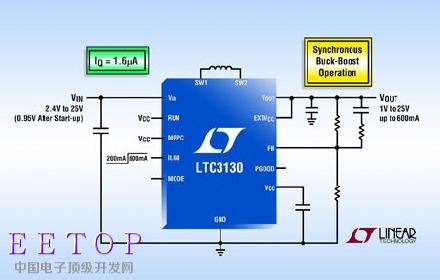

Linear推出同步電流模式降壓-升壓型轉換器 LTC3130 和 LTC3130-1，這些器件可從多種輸入源提供高達 600mA 連續輸出電流，輸入源包括單節或多節電池以及太陽能電池板和超級電容器。其 2.4V 至 25V 輸入電壓范圍和 1V 至 25V 輸出范圍 (LTC3130 是可調的) 在輸入高于、低于或等于輸出時，可提供穩定輸出。用戶可選突發模式 (Burst Mode^®) 工作使靜態電流降至僅為 1.6μA (無負載時為 1.2μA)，從而提高了輕負載時的效率，并延長了電池運行時間。LTC3130/-1 采用的專有降壓-升壓型拓?fù)湓谒泄ぷ髂Ｊ较露伎商峁┑驮肼暋o(wú)抖動切換，非常適合那些對電源噪聲敏感的 RF 及精確模擬應用。該器件還包括可編程最大功率點控制 (MPPC) 功能，從而確保從光伏電池等非理想型電源提供最大功率。LTC3130-1 具備 LTC3130 所提供的全部功能，還可提供 4 個用戶可選固定輸出電壓，分別為 1.8V、3.3V、5V 和 12V，從而無需可調輸出版本所需的電阻分壓器。

LTC3130/-1 包括 4 個內部低 R_DSONN 溝道 MOSFET，以提供高達 95% 的效率。由于其低靜態電流，轉換器啟動可以用低至 7.5μW 的電源實現，從而使 LTC3130/-1 非常適合由較弱電源 (包括薄膜太陽能電池) 供電的應用。或者，可以停用突發模式工作，以提供低噪聲連續切換。LTC3130/-1 的恒定 1.2MHz 開關頻率確保了低噪聲和高效率，同時可最大限度減小外部組件尺寸。內置環路補償和軟啟動減少了所需外部組件數量并簡化了設計。其他特點包括電源良好指示器、引腳可選電流限制、準確的 RUN 引腳門限、外部 V_CC 輸入和過熱停機。該器件允許采用纖巧的外部組件、具有寬的工作電壓范圍、緊湊的封裝和超低靜態電流，這使 LTC3130/-1 非常適合始終保持接通的應用，因?yàn)樵谶@類應用中，延長電池運行時間是至關重要，應用包括長壽命電池供電儀器、便攜式軍用無線電、低功率傳感器和太陽能電池板后置穩壓器 / 充電器電路。

LTC3130 和 LTC3130-1 采用耐熱性能增強型 20 引線 3mm x 4mm QFN 和 16 引線 MSOP 封裝。E 和 I 級版本器件規定在 –40°C 至 125°C 工作溫度范圍內運行。兩種封裝 E 級版本的千片批購價為每片 3.35 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn/product/LTC3130。

性能概要： LTC3130 和 LTC3130-1

· 可調節 V_OUT 至高于、低于或等于 V_IN

· 很寬的 V_IN 范圍：2.4V 至 25V，˂1V 至 25V (使用 EXTV_CC 輸入)

· V_OUT 范圍：1V 至 25V

· 可調輸出電壓 (LTC3130)

· 具四種用戶可選設置的固定輸出電壓 (LTC3130-1)

· 無負載時 I_Q = 1.2μA (啟動突發模式工作)

· 降壓模式提供 600mA 輸出電流

· 引腳可選 850mA / 450mA 電流限制 (LTC3130)

· 效率高達 95%

· 引腳可選突發模式工作

· 1.2MHz 超低噪聲 PWM 頻率
