Power Integrations推出的HiperPFS設計采用有源功率因數校正技術

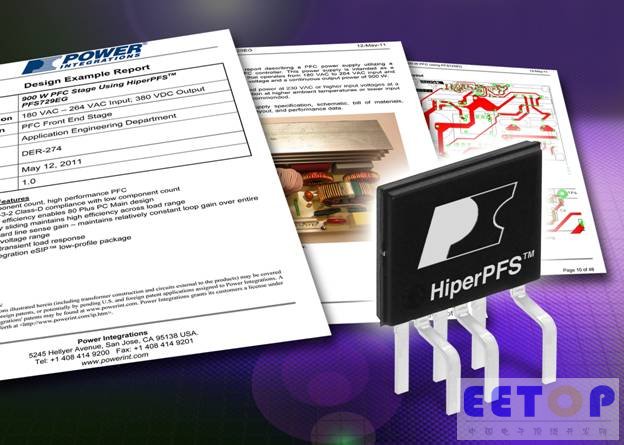

2011-07-13 19:13:12 本站原創用于高能效電源轉換的高壓集成電路業界的領導者Power Integrations公司（納斯達克股票代號：POWI）今日發布一份新的設計范例報告(DER-274)，介紹一款采用有源功率因數校正技術且功率因數高達0.97的900 W電源的設計方案。新設計采用該公司HiperPFS™系列高集成度、高效率PFC控制器IC，具有更小、更輕、更高效的特點，可取代白色家電、風機、計算機/服務器、電源以及電機控制驅動應用所采用的無源PFC解決方案。
HiperPFS系列PFC控制器將一個連續導通模式(CCM)升壓PFC控制器、柵極驅動和高壓功率MOSFET集成在一個超薄eSIP™封裝中。HiperPFS器件適用于85 W至1 kW的PFC應用，它采用創新的控制方案，可優化轉換器在所有負載范圍內，特別是輕載下的效率水平。該變頻控制技術還能產生寬頻擴頻效應，從而大幅降低EMI濾波要求。與使用分立式MOSFET和控制器的設計相比，HiperPFS器件能大幅減少元件數和縮小電路板占用面積，同時簡化系統設計并增強可靠性。
DER-274中所介紹的電源采用型號為PFS729EG的HiperPFS系列器件設計而成。該電源是一個通用型高效率評估平臺，可在180 VAC至264 VAC輸入范圍內工作，提供380 VDC穩壓輸出并在25ºC下輸出900 W的連續輸出功率。
Power Integrations產品營銷經理Edward Ong表示：“HiperPFS產品系列與那些旨在獲得高效率及高功率因數的同類PFC解決方案相比，具有顯著競爭優勢。它不僅能在整個負載范圍內實現高效率及高功率因數，而且易于使用，還可減少外圍元件數。白色家電、風機和水泵應用設計師可使用HiperPFS器件來滿足高功率因數和線路諧波標準。”
HiperPFS IC具備Power Integrations的整套標準安全功能，例如集成軟啟動、欠壓保護、過壓保護、電壓緩升/跌落保護、遲滯熱關斷保護等。而且，HiperPFS還對功率MOSFET進行逐周期限流，提供限制輸出功率的過載保護以及引腳到引腳短路保護。
