凌力爾特公司 (Linear Technology Corporation) 推出高壓隔離型單片反激式穩壓器 LT3511 的高可靠性 MP 級新版本，可在 -55°C 至 150°C 的結溫范圍內工作。因為該器件的輸出電壓是從主端反激信號中檢測，并無需光隔離器、第三個繞組或信號變壓器實現反饋，能夠顯著簡化隔離型 DC/DC 轉換器的設計。LT3511 在 4.5V 至 100V 的輸入電壓范圍內工作，具有一個 240mA、150V 的內置電源開關，并提供高達 2.5W 功率，從而非常適用于種類繁多的電信、數據通信、汽車、工業和醫療應用。

LT3511 以邊界模式、電流模式控制的開關電路工作，從而在整個電壓、負載和溫度范圍內實現了 ±5% 的典型調節穩定性。相比于等效的連續導通模式設計，邊界模式 (也稱為臨界導通模式 CrCM) 允許使用一個較小的變壓器。輸出電壓可非常容易地用兩個外部電阻器和變壓器匝數比設定。數據表中的幾個變壓器可用來實現多種應用。其它特點包括用于 IC 電源的內置低壓差穩壓器、欠壓閉鎖和輸出電壓溫度補償。高集成度可為應對隔離式供電提供一個簡潔和嚴格調節的應用解決方案。

LT3511MPMS 采用小型 MSOP-16 封裝并去掉了 4 個引腳，從而增加了高壓引腳的間隔。千片批購價為每片 8.95 美元。如需更多信息，請登錄 www.linear.com.cn/product/LT3511。

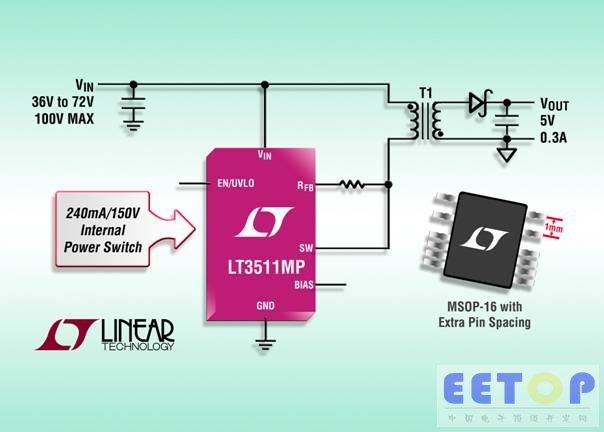

照片說明：100V 隔離型單片反激式穩壓器

性能概要：LT3511MP

·V_IN 范圍為 4.5V 至 100V

·內置 240mA、150V 集成式電源開關

·無需光耦合器、變壓器或第三個繞組來實現反饋

·電流模式控制

·邊界模式工作

·用兩個外部電阻器設定 V_OUT

·可采用現成有售的變壓器

·可編程欠壓閉鎖

·輸出電壓溫度補償

·-55°C 至 150°C 的工作結溫范圍
