Linear推出可熱插拔的I2C隔離器LTC4310

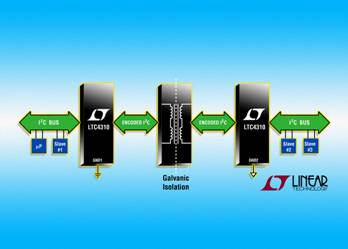

2010-04-26 21:42:41 本站原創Linear推出可熱插拔的 I2C 隔離器 LTC4310，該器件提供兩條 I2C 總線之間的雙向通信，而兩個 I2C 總線之間的地是相互隔離的。I2C 隔離傳統上一直是用多達 4 個光耦合器以及特殊的緩沖器來實現，這是一種昂貴、解決方案尺寸大和相對復雜的方法。LTC4310 簡化了 I2C 隔離，它通過對 SDA 和 SCL 信號編碼并將其擴展到 4 個單向通道中，為通過隔離勢壘發送做好準備，然后利用第二個 LTC4310 對其進行解碼并重新組合，在完成所有這一切的同時還能保持 I2C 信號的完整性。LTC4310 允許利用一個以太網變壓器來對 4 個數字發送和接收信號進行橋接，以在超過 1500VRMS 的電壓差兩端實現通信；或者，對于較低的電壓差也可采用電容器來進行橋接。
LTC4310 適用于很多種隔離式應用，包括隔離式 I2C、SMBus 和 PMBus 接口、隔離式電源、正負軌通信以及以太網供電。除了提供 I2C 隔離，LTC4310 的內置上升時間加速器還在 SCL 和 SDA 的上升沿提供強大的上拉電流，以滿足 I2C 對較重負載總線的上升時間規格要求。當一塊板卡在一根工作總線上進行插拔操作時，熱插拔 (Hot SwapTM) 控制電路可防止發生數據損壞。如果某根總線被阻塞于低電平超過 30ms，則阻塞總線斷接和恢復功能將嘗試釋放該板卡。此外，LTC4310 具熱停機保護、一個指示器件正常工作的 READY 數字輸出引腳、以及一個啟用器件或將器件置于非常低停機電流模式的使能引腳。
LTC4310-1 計劃用于 100kHz 的系統，LTC4310-2 為用于 400kHz 的系統而設計。兩種版本都規定在商用和工業溫度范圍內工作，采用 10 引線 MSOP 和 3mm x 3mm DFN 封裝。兩種版本都已開始供貨，以 1,000 片為單位批量購買，每片價格為 1.48 美元。LTC4310 是凌力爾特公司不斷擴大的 I2C 總線緩沖器、加速器和多路復用器系列新增加的器件。
性能概要：LTC4310
在兩條隔離總線之間實現雙向 I2C 通信
用價格低廉的以太網變壓器實現徹底隔離
利用電容器來完成低電壓電平移位
I2C 最大工作頻率：
o LTC4310-1 為 100kHz
o LTC4310-2 為 400kHz
符合 I2C 規格的 VOL、VIL
上升時間加速器
具 SDA、SCL 熱插拔能力
非常低的停機電流
阻塞總線斷接和恢復
熱停機
公司網址：www.linear.com.cn
