Vishay的新款超低功耗商用IHDM邊繞插件電感器具有出色的感值及飽和電流穩定性

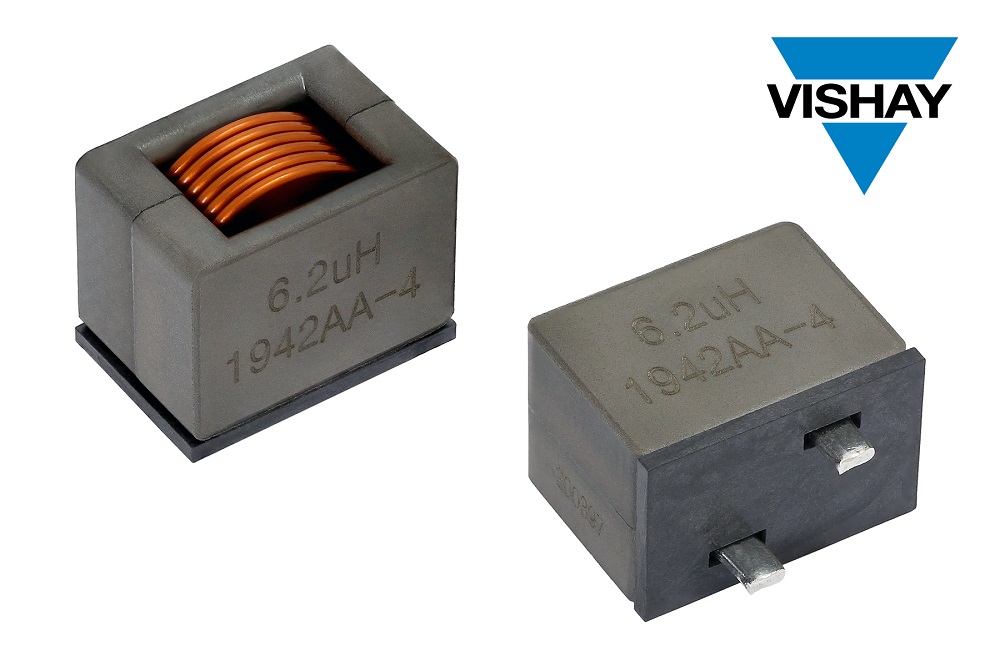

2022-07-28 07:43:14 EETOP賓夕法尼亞、MALVERN — 2022年7月25日 — 日前，Vishay Intertechnology, Inc.（NYSE 股市代號：VSH）宣布，推出兩款新型商用1107封裝IHDM邊繞插件電感器---IHDM-1107BBEV-20和IHDM-1107BBEV-30，軟飽和電流達422 A。Vishay Custom Magnetics IHDM-1107BBEV-20和IHDM-1107BBEV-30采用鐵粉磁芯技術，在-55 °C至+180 °C嚴苛的工作溫度范圍內，具有出色的感值及飽和電流穩定性，功耗低、散熱性能優異。
邊繞線圈直流電阻（DCR）低至0.25 mΩ，最大限度減少損耗，改善額定電流性能提高效率。與基于鐵氧體的解決方案相比，IHDM-1107BBEV-20和IHDM-1107BBEV-30在+180°C連續工作溫度下，額定電流和軟飽和電流分別提高30 %并保持穩定。電感器具有軟飽和特性，電感值隨電流增加可預期下降，不受溫度影響。
電感器工作電壓高達350 V，適用于大電流、高溫功率應用，包括工業、醫療和防御系統DC/DC轉換器、逆變器、差模扼流圈，以及電機和開關噪聲抑制濾波電路。電感器有兩種磁芯材料，可根據應用進行選擇優化性能。
IHDM-1107BBEV-20和IHDM-1107BBEV-30標準條紋鍍錫引腳適用于插件固定。同時，Vishay可根據感值、直流電阻、額定電流和額定電壓要求定制器件性能。可定制的安裝選項包括裸銅、表面貼裝和壓合。為降低錫須生長風險，電感器采用熱浸鍍錫。器件符合RoHS和Vishay綠色標準，無鹵素。
器件規格表：
產品編號 | IHDM-1107BBEV-20 | IHDM-1107BBEV-30 |
電感 (μH) | 0.47~7.5 | 0.68~12.0 |
DCR典型值 (mΩ) | 0.25~2.17 | |
DCR最大值 (mΩ) | 0.30~2.60 | |
溫升電流典型值 (A)(1) | 31~128 | 35~125 |
飽和電流典型值 (A) | 96~343(2) / 118~422(3) | 49~202(2) / 61~248(3) |
SRF典型值 (MHz) | 29~217 | 21~181 |
(1) 直流電流 (A)會造成ΔT下降約40 °C
(2) 直流電流 (A)會造成L0下降約20 °C
(3)直流電流 (A)會造成L0下降約30 °C
新型電感器現可提供樣品并已實現量產，供周期為12周。
