芯片面積太大了！三星 Exynos 9820 內核照片曝光
2019-03-11 12:36:09 EETOP外媒chiprebel首度公開了三星Exynos 9820的芯片拆解報告內核照片，讓我們一起來看一下。麒麟980內核照片首次公開：NPU在哪呢？）
三星推出的基于三星自己的8nm LPP FinFET工藝的Exynos 9820應用處理器。 這是基于10 nm工藝節點的Exynos 9810的后繼產品。 它被用于新的三星Galaxy智能手機，如S10e，S10，S10 +和S10 5G。
Exynos 9820采用2+2+4核CPU配置，基于2x Cortex A75,4x Cortex A55和2x第四代三星核心（M4）作為性能最佳的單元。 此外，還使用了新的Mali G76MP12 GPU，并集成了全新的NPU。 芯片尺寸略有增加。 尺寸為10962 x 11581 um，面積為127mm2。 這比它的前身9810（122mm2）要大。

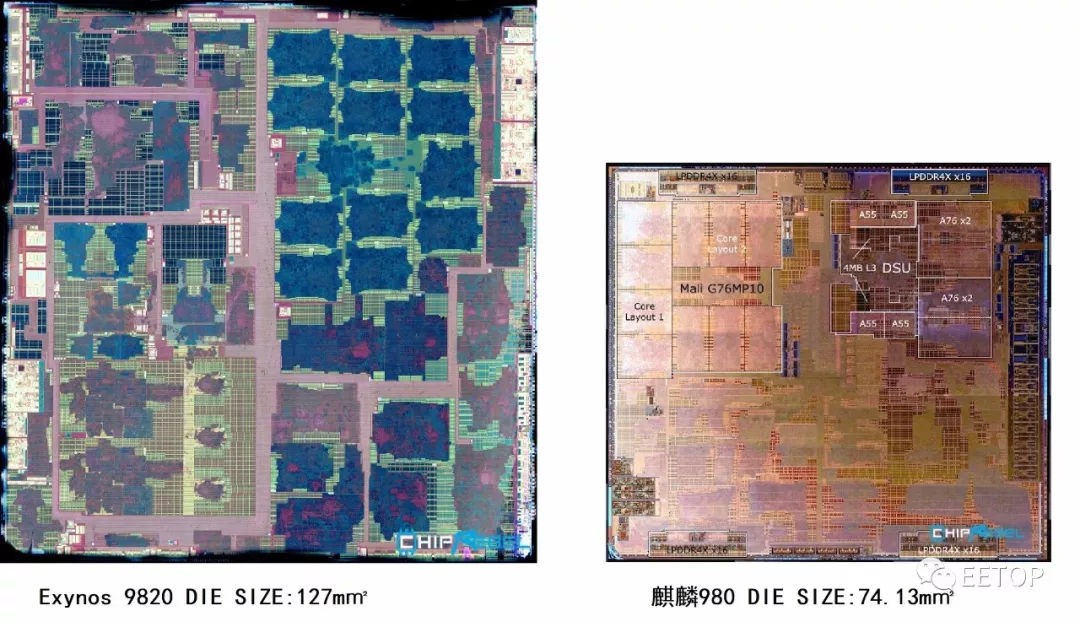

三星的8LPP節點在擴展方面不像臺積電的7nm工藝那樣具有積極性，理論上，與前一節點相比，工藝節點應該帶來比前一節點低15％的保守面積，這使得臺積電在這一代產品中具有顯著的密度優勢。與麒麟980（74.13mm2），Snapdragon 855（73.27mm2）甚至蘋果A12（83.27mm2）相比，新款Exynos 9820的DIE面積與競爭對手相比顯得太大了。
與去年的Exynos 9810相比，Exynos 9820在內部也發生了很大的變化。三星選擇只使用兩個新一代M4內核而不是9810中M3的四核布局。

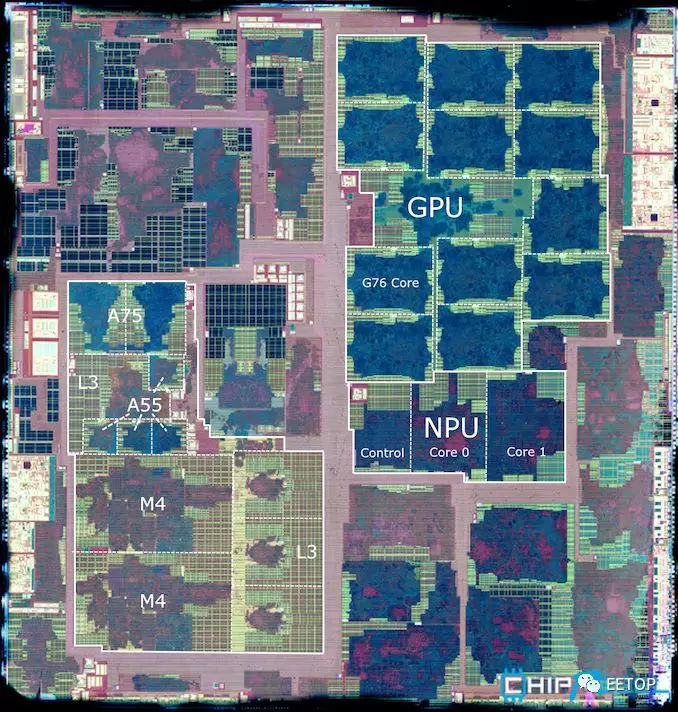

Die shot of the Samsung Exynos 9820
在M4核心旁邊，我們現在看到三個L3單元具有與我們在9810中看到的類似的設計。然而，在兩個M4核心的上部，我們看到另一個L3單元不同于其他三個。這片似乎是將新的Cortex A55和A75內核連接到三星的M4。可以確認L3緩存總共保持在4MB。
新的Exynos M4內核時鐘頻率高達2.73GHz，A75內核高達2.31GHz，A55內核高達1.95GHz。
在GPU方面，我們?nèi)匀豢吹饺菫镸ali G76MP12投入了大量資源 - 雖然它看起來并不像去年的G72MP18那么大。
在GPU下方，可以看到三星的NPU。這是一款雙核設計，運行頻率高達933MHz，以8位精度提供高達1.9TOP的速度，盡管三星在量化型號中計算的數量為6.9TOP。三星自己發布該塊的芯片面積為5.5mm2。

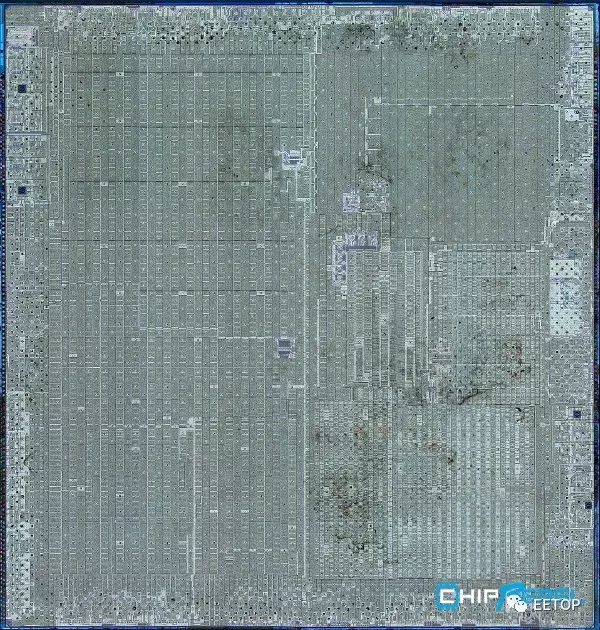

Die shot of Samsung’s Exynos 9820 SoC

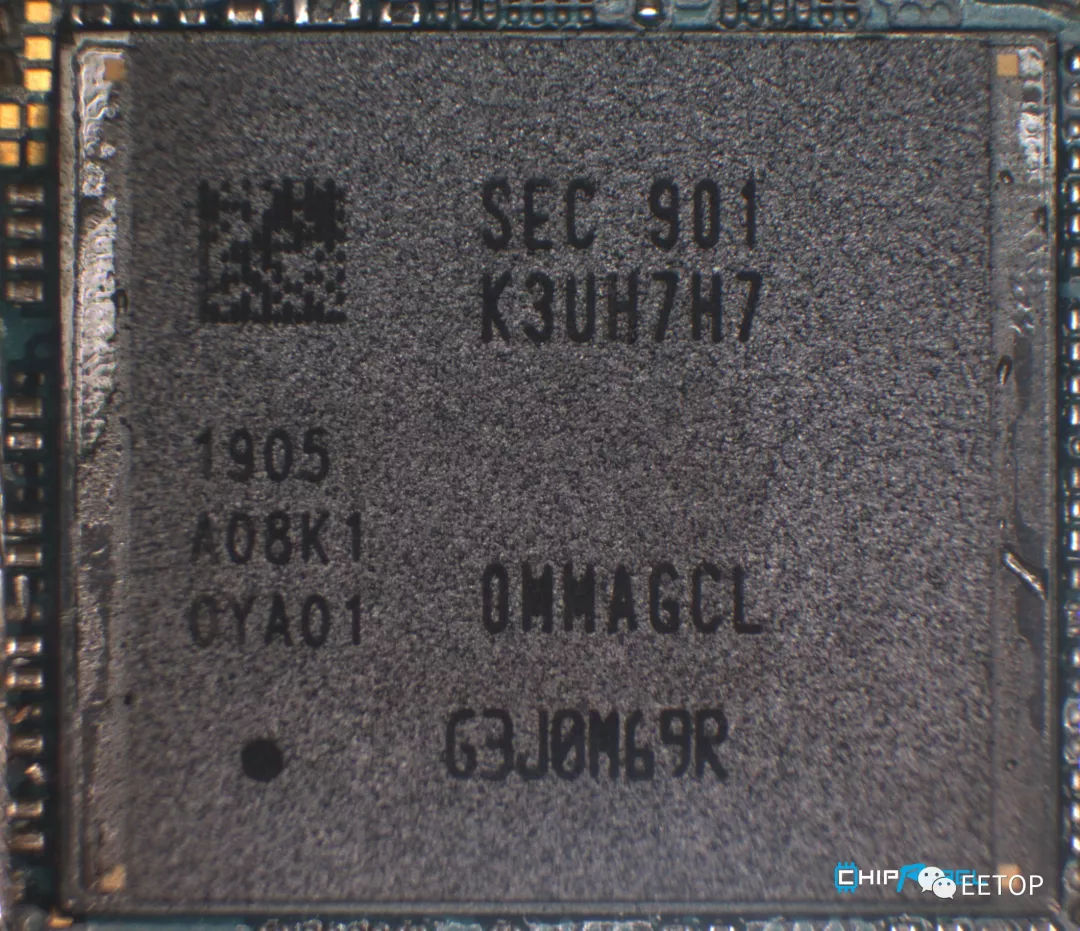

Package on package: K3UH7H7 LPDDR SDRAM on top of the Exynos 9820 application processor
S5E9820A01 die mark on the Exynos 9820 die
