下代22nm Atom完全細節：單芯片SoC大一統
2012-08-29 21:29:38 本站原創Atom不會死，生命力還頑強得很，并且慢慢向嵌入式工業領域傾斜。近日，百度文庫中出現了一份Intel官方文檔，其中就泄露了下一代22nm Atom的大量技術細節。

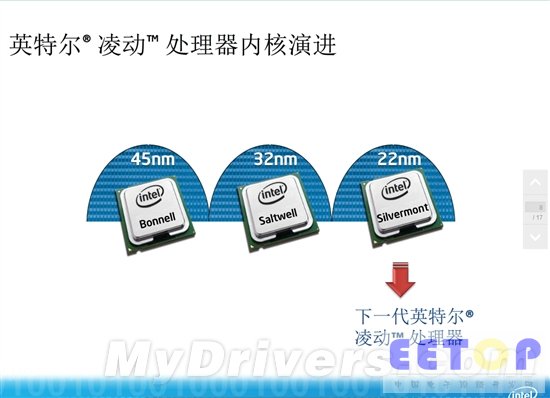

首先解釋一下新平臺的三個代號：Bay Trail代表整個平臺，對應現在的Cedar Trail；Valleyview是代表處理器的，對應現在的Cedarview；Silvermont是代表處理器內核的，對應現在的Saltwell。由于新平臺會首次采用SoC單芯片設計，將處理器、芯片組封裝在一起，所以這三個代號很大程度上其實是一回事兒。

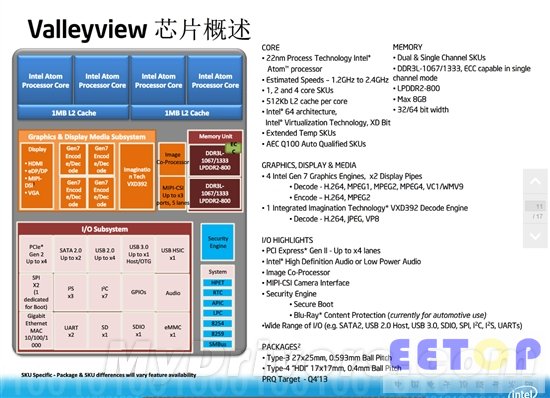

Valleyview處理器使用22nm新工藝制造，核心數量1個、2個或者4個(首次出現四核心)，主頻暫定1.2-2.4GHz，二級緩存每核心512KB，支持Intel 64、VT虛擬化、XDB防毒技術。內存控制器支持單通道或者雙通道的LPDDR2-800、DDR3L-1333，甚至可以有ECC，具體依據封裝形式不同而已(見后)。

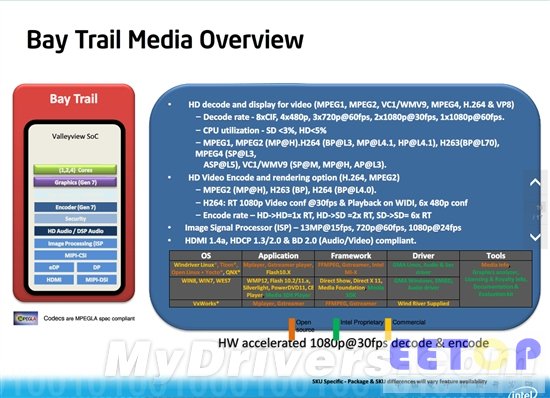

圖形核心整合四個Intel第七代圖形引擎、兩條顯示管線，號稱圖形性能比Atom E600系列提升4-7倍，解碼支持H.264、MPEG-1/2/4、VC-1/WMV9，可對付四個480p，或者三個720p@60FPS，或者兩個1080p@30FPS，或者一個1080p@60FPS，CPU占用率標清不超過3％、高清不超過5％；編碼支持H.264、MPEG-2，編碼率高清轉高清1倍于幀率、高清轉標清2倍、標清轉標清6倍。
同時還有一個專門的Imagination PowerVR VXD392解碼引擎，支持H.264、JPEG、VP8。視頻輸出支持VGA、HDMI 1.4a、DP、eDP、MIPI DSI，以及HDCP 1.3、BD 2.0內容保護。
原先的芯片組(南橋)也會被首次整合到處理器內部，支持最多四條PCI-E 2.0 x1、兩個SATA 3Gbps、四個USB 2.0、一個USB 3.0，并集成Intel HD高保真或低功耗音頻、百兆以太網卡、圖形協處理器、安全引擎(安全啟動和藍光內容)保護，以及其它大量工業和嵌入式I/O。

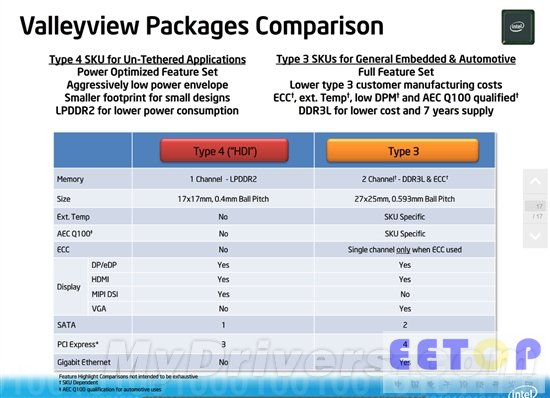

Valleyview會有兩種截然不同的封裝形式，其中Type-3對應主流產品，27×25毫米，支持雙通道DDR3L，不過開啟ECC后只會有單通道，視頻輸出支持VGA、HDMI、DP、eDP，兩個SATA和四條PCI-E，千兆以太網。
Type-4則面向低功耗產品，只有17×17毫米，規格上也精簡了很多，單通道LPDDR2內存，不支持ECC，視頻輸出MIPI DSI、HDMI、DP、eDP，一個SATA和三條PCI-E，無網卡。

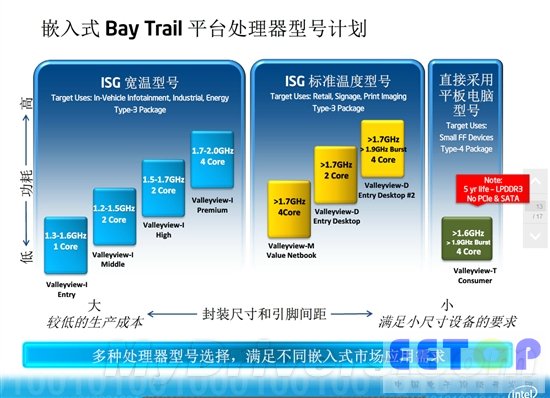

按照市場定位，則有四種不同版本：
Valleyview-I：Type-3封裝，面向車載娛樂、工業嵌入式等領域，從低到高暫定了單核心1.3-1.6GHz、雙核心1.2-1.5GHz、雙核心1.5-1.7GHz、四核心1.7-2.0GHz四款型號。
Valleyview-M：Type-3封裝，面向上網本，最多四核心，主頻高于1.7GHz。
Valleyview-D：Type-3封裝，面向入門級臺式機、迷你主板，雙核心1.7GHz+，四核心1.7GHz+而且可以動態加速到1.9GHz以上。
Valleyview-T：Type-4封裝，面向平板機或者其它便攜式設備，四核心1.6GHz+，動態加速1.9GHz+。

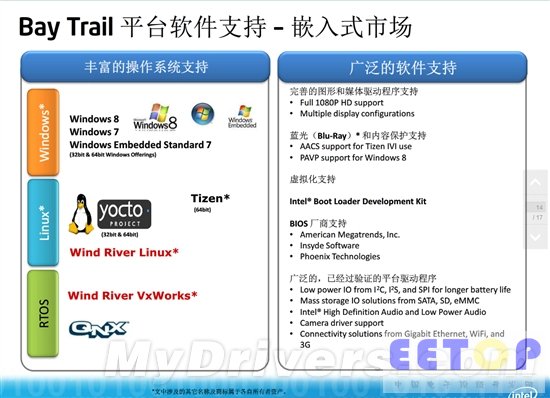

操作系統的支持非常廣泛，但是沒有提到Android。

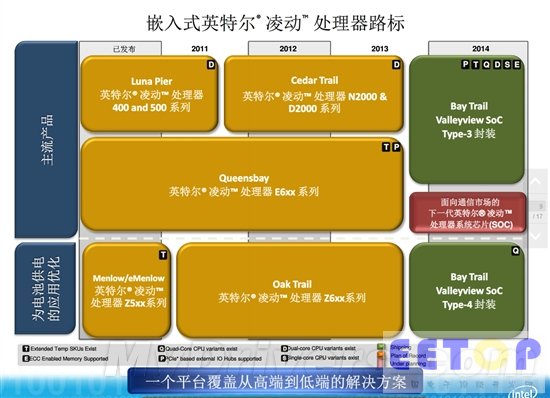

按照路線圖，Valleyview SoC處理器將在2013年第四季度發布，屆時還會有面向通信市場的新一代Atom SoC。
