Linear推出雙平衡混頻器LTC5549
2015-08-11 20:55:19 未知Linear推出雙平衡混頻器 LTC5549，該器件既可作為上變頻器又可作為下變頻器工作，并具有非常寬的 2GHz 至 14GHz RF 頻率范圍。LTC5549 在 9GHz 時提供了卓越的 24.4dBm IIP3 高線性度。該器件集成了僅需要 0dBm 驅動電平的 LO 緩沖器，可用來實現高效率微波發送器和接收器設計，從而有效地去除了外部大功率 LO 放大器電路。此外，LTC5549 具有一個用于 LO 信號的集成型片內、可切換倍頻器，從而提供了一種可使用較低成本和常用低頻合成器的選項。LTC5549 運用了專為擴展 RF 頻率帶寬 (從 2GHz 至 14GHz) 而優化的寬帶集成型平衡-不平衡變壓器，同時實現了單端運作。其 IF 端口也提供高達 6GHz 的寬帶寬。所有 3 個端口都是 50Ω 匹配的。該混頻器提供很高的端口至端口隔離度，從而最大限度減少了不想要的 LO 泄漏，并降低了外部濾波要求。
LTC5549 的卓越性能可改善眾多的微波應用，包括微波回程、開放頻段高帶寬 LTE-Advanced 基站、衛星寬帶無線電、雷達系統、X 頻段和 Ku 頻段收發器、測試設備和衛星調制解調器。
LTC5549 提供了改進的 ESD 保護性能，在所有的引腳上均具有 2,000V ESD 人體模型 (HBM) 額定規格指標。該器件采用纖巧型 12 引腳、3mm x 2mm 塑料 QFN 封裝。憑借其外部組件極少的設計，LTC5549 可實現緊湊的解決方案占板面積。這款器件規格在 –40°C 至 105°C 的外殼溫度范圍內運作，以支持擴展的環境工作溫度。該器件專為采用單 3.3V 工作電源而優化，吸收的標稱電源電流為 115mA。此外，LTC5549 還具有一個用于停用 IC 的使能引腳。當停用時，該器件僅吸收 100μA 的最大待機電流。可直接驅動使能引腳以在小于 0.2μs 的時間里快速完成器件的接通和關斷，從而支持時分雙工 (TDD) 或突發模式型的無線電設備。LTC5549 的千片批購價為每片 9.50 美元。樣品和批量生產器件都已開始供貨。如需更多信息，請登錄 www.linear.com.cn/product/LTC5549。

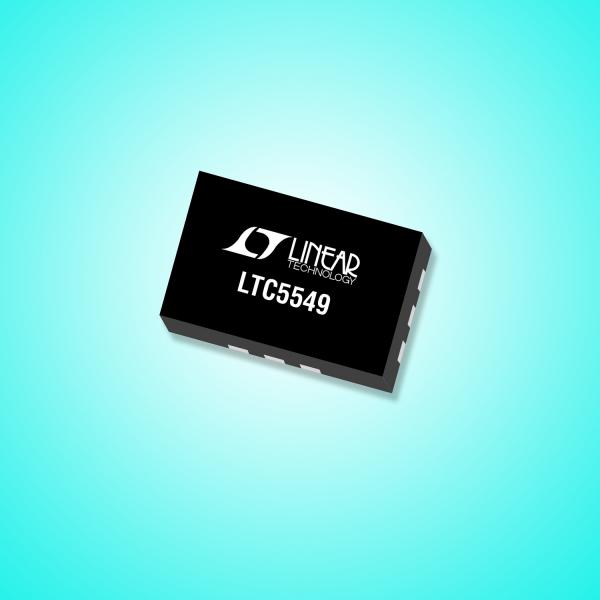

照片說明：頻帶非常寬的混頻器在 2GHz 至 14GHz 范圍內工作
性能概要：LTC5549
·RF 工作頻率 2GHz 至 14GHz
·上變頻或下變頻
·IF 頻率范圍 0.5GHz 至 6GHz
·很高的輸入 IIP3 24.4dBm
·變頻損耗低 8.0dB
·低 LO 驅動電平 0dBm
·集成可旁路的 LO 倍頻器
