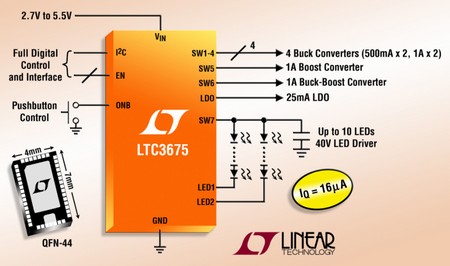

　　凌力爾特公司 (Linear Technology Corporation) 推出一款高集成度的通用電源管理解決方案  LTC3675，該器件面向大功率單節鋰離子 / 聚合物電池系統。該器件采用緊湊的 28mm2 QFN 封裝，具 7 個獨立軌、I2C 控制、靈活的排序和故障監視。LTC3675 含有 4 個高效率同步降壓型穩壓器、一個大電流 / 高效率降壓-升壓型穩壓器、一個同步升壓型穩壓器、一個用于驅動兩串 40V-LED 的驅動器和一個始終保持接通的 LDO。按鈕 ON / OFF / RESET 控制、精準的使能輸入和一個上電復位輸出提供靈活和可靠的加電排序。LTC3675 的 I2C 接口提供了完整的穩壓器控制、狀態報告和一個可屏蔽中斷輸出。靜態電流僅為 16uA (所有的 DC/DC 均關斷)，以最大限度地延長電池的運行時間。

　　LTC3675 的 4 個恒定頻率電流模式降壓型開關穩壓器是內部補償?shù)模匀娴?I2C 控制分別提供了高達 1A、1A、500mA 和 500mA 輸出電流。此外，這些降壓型穩壓器的功率級可并聯，以用單個電感器提供高達 2 倍的輸出電壓。降壓型穩壓器能夠在兩種不同的模式中運作。在脈沖跳躍模式中，穩壓器將在輕負載情況下跳過某些脈沖，但在較高負載時則將運作于一個 2.25MHz 的恒定頻率。在突發模式 (Burst Mode®) 操作中，穩壓器將在輕負載狀況下執行突發操作以實現最佳的效率，而在較高負載時則將運作于恒定頻率 PWM 模式以獲得最低噪聲之性能。I2C 可用于控制器件、操作的使能模式、反饋調節電壓和開關轉換速率。降壓型穩壓器具有正向和反向電流限制、軟起動以限制浪涌電流、短路保護、以及用于降低輻射 EMI 的轉換速率控制功能。

　　LTC3675 的降壓-升壓型穩壓器是一種 2.25MHz 電壓模式穩壓器，為向 3.3V 典型設置的輸出電壓提供高達 1A 的負載電流而設計。該穩壓器可通過其使能引腳或通過 I2C 啟動。工作模式 (突發模式或 PWM)、反饋調節電壓和開關轉換率都可通過 I2C 控制。該降壓-升壓型穩壓器還具有正向電流限制、軟啟動以限制起動時的浪涌電流、短路保護和用來實現較低輻射 EMI 的轉換率控制。LTC3675 的升壓型穩壓器為向高達 5V 的設定輸出電壓提供高達 1A 的負載電流而設計。升壓型 DC/DC 轉換器的使能、工作模式 (突發模式或 PWM)、反饋調節電壓和開關轉換率都可通過 I2C 控制。該升壓型轉換器具正向和反向電流限制、軟啟動以限制起動時的浪涌電流、短路保護、用來實現較低輻射 EMI 的轉換率控制、和停機時真正的輸出斷接。

　　LTC3675 的恒定頻率、電流模式 40V LED 驅動器能夠調節流過每串 LED (兩串 LED，每串各含多達 10 個 LED) 并高達 25mA 的電流。LED 使能、60dB 亮度控制和灰度增減采用 I2C 來設置。LED 驅動器可被配置成一個具有 1.6A (典型值) 開關電流限值的通用高電壓升壓型轉換器。鑒于其高占空比運作，該器件能夠?qū)崿F(xiàn)從低于 3V 至高達 40V 輸出 (在 55mA) 的升壓。

　　LTC3675 采用耐熱增強型、扁平 (高度僅為 0.75mm) 44 引腳 4mm x 7mm QFN 封裝，有現貨供應。
