東芝面向汽車應用推出有刷電機預驅動IC
2014-08-14 20:21:12 本站原創
東芝公司今天宣布面向汽車應用推出有刷電機[1]預驅動芯片(IC)—TB9052FNG。樣品出貨將于8月啟動，而量產計劃于2015年3月啟動。
如電動助力轉向系統(EPS)之類的安全關鍵型汽車系統必須滿足ASIL-D [2]的要求。ASIL-D是ISO 26262“道路車輛—功能安全”中所述的最高汽車安全完整性等級。東芝的新型有刷電機預驅動IC集成了關鍵功能，包括預驅動電路[3]和電機電流檢測電路[4]，以及針對更高功能安全的各種故障檢測電路。
此外，東芝也已經開展了一系列功能安全分析，以模擬各種系統故障，而且還將為客戶提供記錄文件，以支持安全分析和設計。
新產品的主要特性
1、內置電機電流檢測電路
可簡化系統并縮減印刷電路板(PCB)尺寸。
2、針對功能安全的冗余功能
針對功能安全的電機電流檢測電路，采用冗余配置。
3、電機控制方式可選擇
根據系統不同，可選擇內部邏輯控制或直通控制。
4、當檢測到故障時，可選擇預驅動操作
當檢測到故障時，可選擇由預驅動IC本身或微控制單元(MCU)來控制。

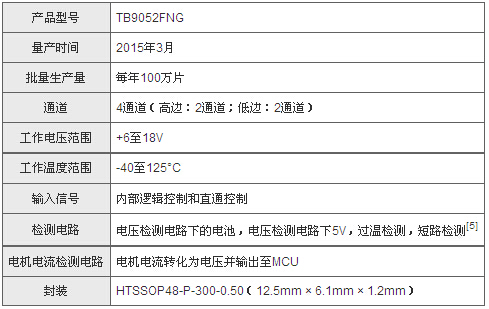

主要規格
[1]：帶換向器(電刷)的電機
[2]：ASIL：汽車安全完整性等級
[3]：預驅動裝置控制驅動電機的MOSFET
[4]：從電機電流轉化為電壓并輸出至MCU
[5]：檢測漏極和驅動源(MOSFET)之間的短路故障
