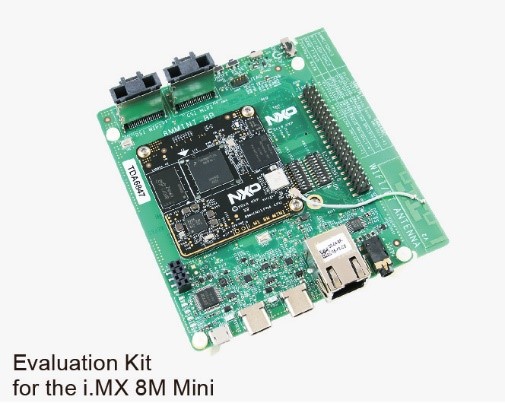

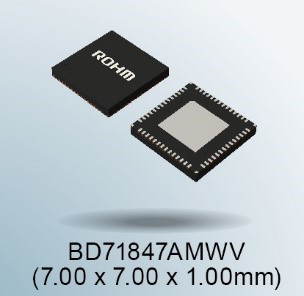

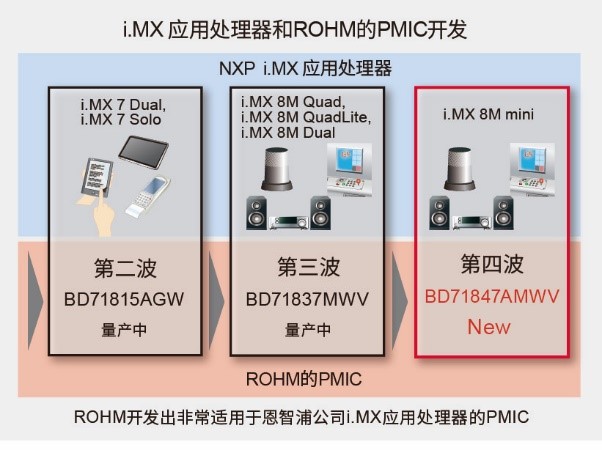

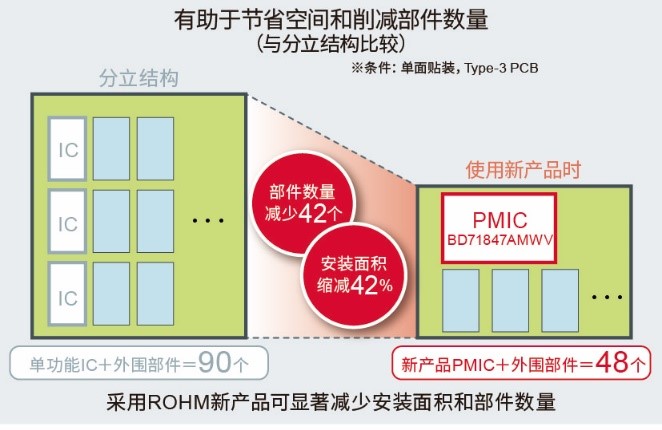

采用小型QFN封裝(7mm x 7mm, 高度1mm Max, 間距0.4mm, 56pin),不僅可提供所需的電源功能,而且PMIC的引腳配置設計還使i.MX 8M Mini應用處理器和DDR存儲器的連接更加容易,非常有助于減輕PCB板布局設計時的負擔。同分立元器件組成的與新產品相同的電源系統相比,部件數量可減少42個,貼裝面積可縮減42%(以“單面貼裝、Type-3 PCB”為條件)。另外,如果采用雙面貼裝,則僅需不到400mm2的空間即可實現電源功能。
3.可根據系統的用途量身定制

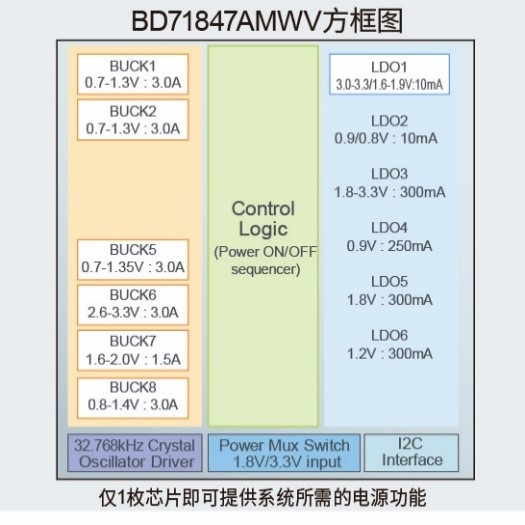

為了使應用設計更靈活更自由,新產品搭載了支持電源模式(RUN、IDLE、SUSPEND、SNVS、OFF)的時序器。通過I2C接口和OTP(One Time Programmable) ROM,根據系統要求的功能和存儲器類型,可定制各電源的輸出電壓、ON/OFF控制、保護功能的啟用/禁用、以及電源模式的轉換條件,從而可實現滿足用途需求的最佳應用設計。
