采用纖巧型 3mm × 2mm 封裝的超寬帶 3GHz 至 20GHz 混頻器

2017-08-16 20:13:45 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

亞德諾半導體 (Analog Devices, Inc.，簡稱ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出雙平衡混頻器LTC5552，該器件在 3GHz 至 20GHz 范圍內提供同類最佳的帶寬匹配能力。該混頻器可用作上變頻器或下變頻器。由于其支持 DC 的差分 IF 端口使得 LO 在頻率上接近于 RF，因此 LTC5552 特別適用于上變頻應用。它的低 LO 至 RF 泄漏(少于 –25dBm) 極大地減輕了外部濾波器所承受的負擔。此外，這款混頻器還擁有超卓的線性度：在 14GHz 為 20.1dBm IIP3，在 17GHz 為 18.3dBm IIP3。該器件集成了一個寬帶 LO 緩沖器，僅需 0dBm 的驅動功率，并且實際上免除了一個外部高功率 LO 放大器電路。而且，LTC5552 還在其 RF 端口中集成了一個寬帶平衡-不平衡變壓器，因而允許在其規定的頻率范圍內執行單端 50Ω 匹配操作。所有這些特點最大限度減少了外部組件，簡化了設計并實現非常小巧的解決方案尺寸。

LTC5552極寬的帶寬和極高的性能非常適合多種應用，包括 5G寬帶無線業務、微波回程、衛星寬帶無線電、雷達系統、有源天線陣列、X 波段、Ku 波段和 Ka 波段收發器、RF 測試設備、頻譜分析以及衛星通信。

LTC5552 采用纖巧型 12 引腳、3mm x 2mm 塑料 QFN 封裝。該器件額定在 –40°C 至 105°C 外殼溫度范圍以支持擴展的環境工作溫度。該混頻器采用單 3.3V 電源供電，通常消耗 132mA 電源電流。此外，還可通過一個使能引腳來關斷 LTC5552。當停用時，此器件僅吸收 100μA 的最大待機電流。也可直接驅動該使能引腳以在不到 0.2μs 的時間內快速接通和關斷器件，從而支持時分雙工 (TDD) 或突發模式型發送器和接收器。LTC5552的千片批購價為每片22.00美元，已開始提供樣品和生產供貨。如需更多信息，請登錄www.linear.com.cn/product/LTC5552。

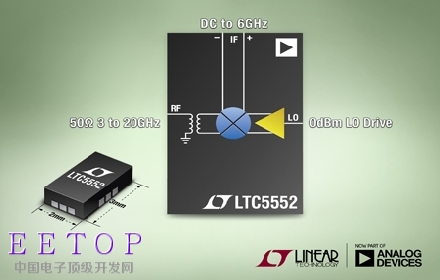

照片說明：超寬帶 3GHz 至 20GHz高線性度混頻器具備 0dBm LO 驅動

性能概要：LTC555

匹配的 RF 頻率            3GHz 至 20GHz

匹配的 LO 頻率            1GHz 至 20GHz

匹配的 IF 頻率             DC至6GHz

上變頻或下變頻

高輸入 IP3                   在14GHz 時為 20.1dBm

在17GHz 時為 18.3dBm

低 LO 驅動電平            0dBm

低 LO-RF 泄漏             在17GHz 時為-25dBm

低轉換損耗                   在17GHz 時為 10.8dB
