Vishay 推出業內首款應用于高頻RF和微波的 MLCC
2017-08-11 19:20:19 未知 |
該器件為通信基站和軍事通信系統提供高Q和低ESR

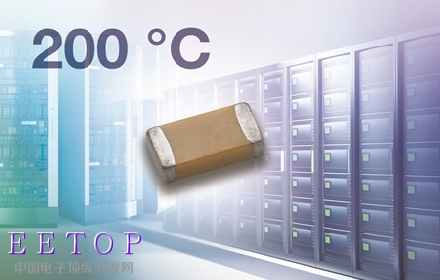

日前，Vishay Intertechnology, Inc.宣布，推出業界首款用于高頻RF和微波應用的表面貼裝多層陶瓷片式電容器（MLCC）---VitramonVJ HIFREQ HT系列，其工作溫度范圍可以達到+200 C。對于通信基站和國防通信系統，Vishay 的VitramonVJ HIFREQ HT系列提供了四種緊湊型尺寸，都具有超高Q和低ESR。
對于暴露于+175°C或更高溫度的高功率通信發射器和高頻逆變器而言，設計師以前都不得不依賴僅限+150°C的MLCC。今天發布的器件工作溫度范圍達到了-55°C至+200°C，能夠在此類應用場合提供長期的高可靠性。為了提高設計靈活性，MLCC的小型0402、0603、0805和1111外殼尺寸允許放置在靠近諸如SiC和GaN開關等高耗散元件的地方。
VJ HIFREQ HT系列器件基于一種超穩定的陶瓷電介質，提供了高串聯諧振頻率（SRF）和并聯諧振頻率（PRF）。MLCC具有從16V至500V的更大工作電壓范圍以及從0.1pF至3.3nF的更大電容范圍，公差僅有±0.05 pF。該器件提供優異的每十年0%的老化率以及高ESD耐受能力，以防止高壓瞬變。
這些電容器采用濕法制造工藝用貴金屬電極（NME）技術制造而成，并采用了各種符合RoHS標準的終端涂層（termination finish），其中包括：具有100%鍍錫板、用于回流焊的鎳屏障（代號為“X”），用于對磁干擾敏感的應用的無磁銅屏障（代號為“C”），以及用于導電環氧樹脂組件的銀鈀（代號為“E”）。VJ HIFREQ HT系列也可具有含鉛（最少4%）終端涂層（代號為“L”）。這些器件設備不含鹵素和符合Vishay Green標準（“L”終端除外）。
器件規格表：
外形 | 最大電壓(V) | 電容量 | |
最低 | 最高 | ||
0402 | 50 | 0.1 pF | 47 pF |
0603 | 200 | 0.1 pF | 270 pF |
0805 | 250 | 0.1 pF | 1.0 nF |
1111 | 500 | 0.2 pF | 3.3 nF |
