亞德諾半導體 (Analog Devices, Inc.，簡稱ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出高速、高壓側 N 溝道 MOSFET 驅動器LTC7001，該器件以高達 150V 電源電壓運行。其內部充電泵全面增強了外部 N 溝道 MOSFET 開關，使其能夠保持無限期接通。LTC7001 強大的1Ω柵極驅動器可憑借非常短的轉換時間和 35ns 傳播延遲，非常方便地驅動柵極電容很大的 MOSFET，因此很適合高頻開關和靜態開關應用。

LTC7001 用來接收以地為基準的低壓數字輸入信號，并快速驅動一個漏極電壓可能在 0V 至 135V (絕對最大值為 150V) 之間的高壓側 N 溝道功率 MOSFET。LTC7001 在 3.5V 至 15V 的驅動器偏置電源范圍內運行，具可調欠壓閉鎖。當驅動一個 1000pF 負載時，快速 13ns 上升和下降時間最大限度降低了開關損耗。其他特點包括可調接通轉換率和可調過壓閉鎖。

LTC7001 采用 MSOP-10 封裝，其引線配置為提供高壓間隔。該器件有 3 種工作結溫級版本，擴展和工業級版本的溫度范圍為–40°C 至 125°C，高溫汽車級版本則為–40°C 至 150°C，軍用級版本為–55°C 至 150°C。千片批購價為每片 2.40 美元。

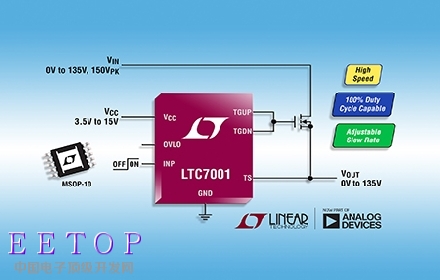

照片說明：快速 150V 高壓側 N 溝道 MOSFET 靜態開關驅動器

性能概要：LTC7001

寬 V_IN工作范圍：0V 至 135V (150V 絕對最大值)

內部充電泵以實現 100% 占空比能力

1Ω 下拉、2.2Ω 上拉以實現快速接通和斷開時間

快速 35ns 傳播延遲

可調接通轉換率

3.5V 至 15V 柵極驅動器電源

可調驅動器電源V_CC欠壓閉鎖

可調V_IN過壓閉鎖

CMOS 兼容輸入
